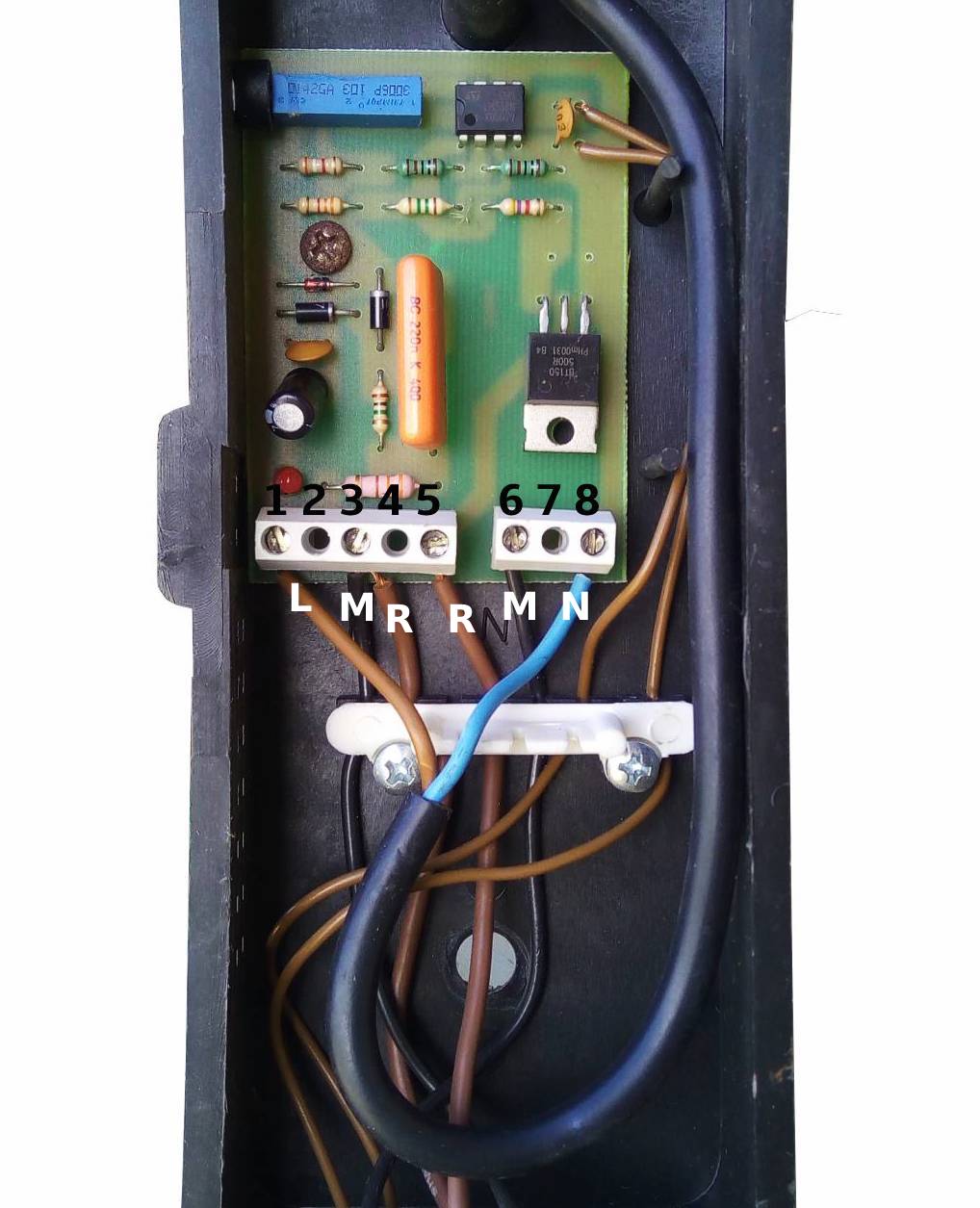

scheda elettronica COVATUTTO 20: Connessioni


I numeri(1-8) dopo le lettere, rappresentano il punto esatto di connessione dei cavi alla scheda.

M (3-6): cavetti motore - motor wires - cables del motor - câbles du moteur


R (3-5): cavetti resistenza - heater wires - cables de la resistencia - câbles de la resistance


N(8): cavetto corrente neutro - neutral current wire - cable de corriente neutro - câbles de courant neutre


L (1): cavetto corrente fase o fusibile - phase current wire or fuse - cable de corriente fase o fusible - câble de courant de phase ou fusible
